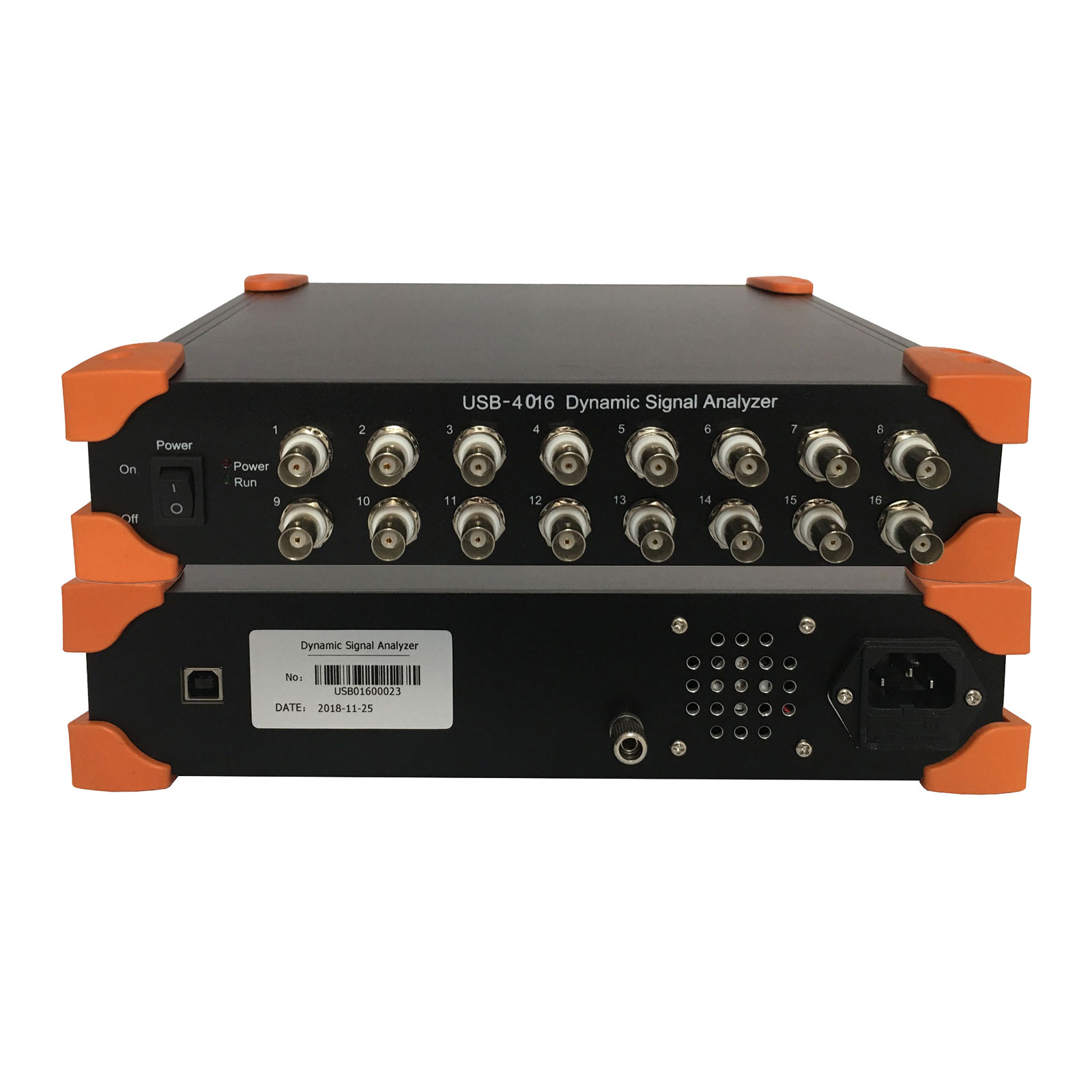

USB4016 動態信號分析儀技術指標

1、       輸入通道數: 16

2、       AD分辨率: 24位

3、       采樣方式: 并行同步采樣

4、       采樣速率: 最高128KHz/CH，多檔可設置

5、       數據傳輸接口:USB2.0

6、       信噪比：≥100 dB

7、       系統準確度:  無積分：優于0.5％

            一次積分（速度1Hz-1KHz）：優于3％

8、       線性度: 滿度的0.1％

9、       輸入方式：電壓/IEPE/電荷輸入，可通過軟件設置

10、    電壓輸入范圍: ±10VP

l  IEPE激勵電源：(4mA±1mA) /(20-24VDC)

l  電荷輸入范圍: ±10000Pc

l  支持硬件積分功能，可將加速度傳感器信號積分成速度信號

11、    最大分析頻寬

l  電壓輸入：DC-50KHz

l  IEPE輸入：0.3Hz-50KHz

l  電荷輸入：0.3Hz-50KHz

12、    硬件放大倍數：1倍、10倍、100倍

13、    濾波器：每通道獨立的模擬濾波+數字抗混疊濾波

l  截止頻率:采樣速率的1/2.56倍,設置采樣速率時同步設定

l  阻帶衰減:約100dB/oct

14、        外形尺寸: W270mm×H55mm×D250mm

15、    供電電源: 100 – 240V AC ,50/60Hz

16、    工作溫度: 0~ 40℃

17、        重量： 2.5Kg
